Aprovechando el post anterior, vamos a añadir al circuito un receptor de infrarrojos de manera que podamos variar el color y el brillo del led con un mando a distancia de Dealextreme que viene perfecto para el proyecto. El mando en cuestión el el SKU: 47019, es un mando muy barato que viene con pila incluida :
Mando infrarrojo remoto RGB

Para conseguir que el Arduino lo detecte, utilizaremos un receptor infrarrojo del tipo TSOP 1738 o similar (en mi caso tengo un 1736 y funciona igualmente a pesar de que el mando utiliza una portadora de 38KHz).

El led RGB de 5W (Dealextreme)

El led RGB de 5W (Dealextreme)

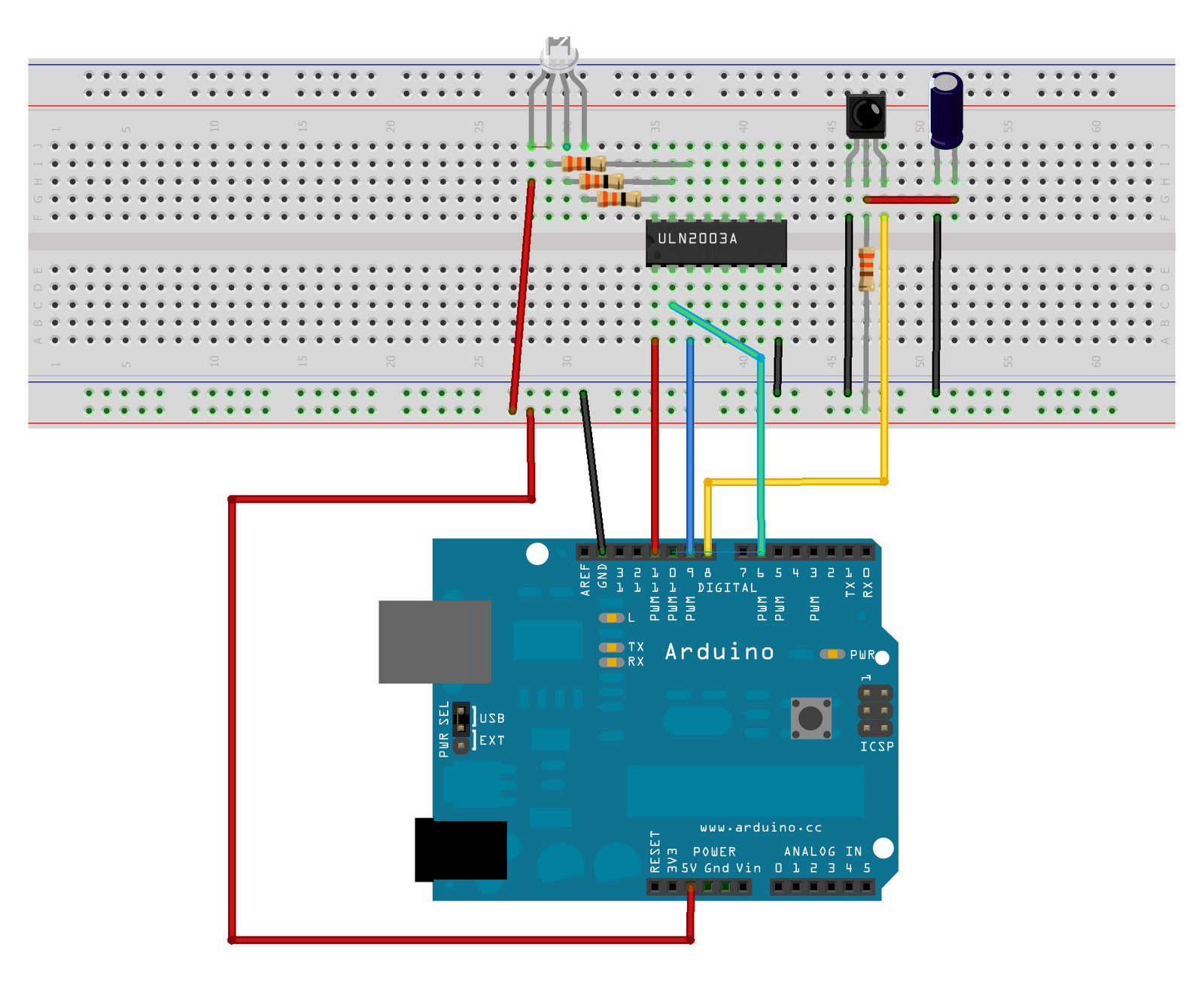

El esquema es el siguiente:
Led RGB controlado por IR remoto con Arduino

 Y el montaje queda de esta manera:

Led RGB controlado por IR remoto con Arduino

Ahora necesitamos la librería IRRemote , que permite leer los códigos de multitud de mandos a distancia. En particular funciona perfectamente con nuestro mando (que utiliza el protocolo de NEC).
Debemos descargar la librería  e instalarla en nuesto entorno de Arduino.

Puedes descargar el código de:
https://github.com/arduino-guay/Blog/tree/master/RGBLed_remote

¡Cuidado!: La librería IRremote utiliza internamente el TIMER2 del Arduino.Esto hace que las salidas 11 y 3 no funcionen como PWM (por eso he cambiado el led verde a la salida 6). Por otro lado hay una versión más nueva de la librería IRremote , que reconoce bastantes protocolos más de códigos infrarrojos, pero al parecer después de varias pulsaciones los códigos obtenidos parecen aleatorios ....¿?.Puede serviros para soportar otros mandos a distancia o para otros proyectos.
Para obtener las constantes, he utilizado el ejemplo que viene con la librería 'IRrecvDemo', que permite mostrar en la consola los códigos enviados por cada botón del mando.
Esto mismo es válido si se desea utilizar otro mando a distancia distinto.

Aquí dejo un vídeo del invento funcionando:



Si te ha gustado, recuerda compartirlo en tu red social favorita. Gracias
